レブセル陰圧隔離ルーム

東雲シリーズ




「東雲(しののめ)」とは、日本の古語で、

闇の世界から光の世界へと移行する、夜明け前の茜空を意味しています。


4ユニット(前室1+陰圧室3)モデル

屋内設置(断熱材無し)


4ユニット(前室1+陰圧室3)モデル

屋外設置(断熱材有り)



陰圧ルーム「東雲」シリーズの特長


1.オールインワン・オンリーワンの陰圧室

 東雲シリーズは、「前室」・「主室」・「エアコン」・「パスボックス」・「給排気用のファンフィルターユニニット」等を自由にカスタマイズできる、プレハブ型・ユニット形式の本格的陰圧室です。


オンリーワンの陰圧ルーム

屋内・屋外問わず本格的なオンリーワンの陰圧室を作る事ができます。

1.大きさ

①基本のユニットは、幅1.5m×奥行1m×高さ2.1mのSサイズか、幅2.1m×奥行1m×高さ2.1mのLサイズから選べます。

②選んだユニットを何台繋げるかで陰圧室、前室の各々長さを決める事ができます。

一番多いパターンは、Sサイズを3ユニット繋げ、1つを前室に、2つを陰圧室にするタイプと、Lサイズだと、4ユニット繋げて、前室1ユニット+陰圧室3ユニとのパターンが人気が有ります。

 中には前室を2ユニット+陰圧室4ユニットのオーダーも有ります。この場合合計6ユニットなので、全長は約6mになります。


Sサイズのユニット(幅1.5m×奥行1m)3連結モデル


Lサイズのユニット(幅2.1m×奥行1m)5連結モデル



2.設備

①給気用ファンフィルターユニット(FFU)と排気用FFU、陰圧室用エアコン、窓、パスボックス、ドア等の配置をできるだけご希望通りに配置します。

②オプションで、後部(患者用)ドア、腕部挿入口、紫外線ランプシステム、前室用エアコン、前室吸気用FFU、前室排気用FFU、断熱材仕様等を組み合わせて頂きます。


導入後のオペレーションに活かす為、ドア位置、給気用FFU、排気用FFUの位置を任意にご指定頂くことも有ります。


前室から陰圧室に入る扉に腕部挿入口

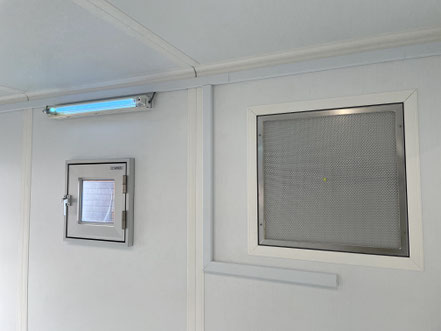

紫外線ランプ・患者用後部ドア



2.超軽量&高強度の壁在を採用

 筐体は、岐阜プラスチック工業製の「テクセルボード」を使用しています。


・テクセルボードは、独自のハニカム構造により超軽量&高強度を実現。自動車部材をはじめ新幹線や航空機の部材としても利用されている安心素材です。

・東雲シリーズのスタンダードモデル「NPR-01」シリーズは300Kg以下を実現。施設内に設置する場合でも床補強の必要は無く、屋外に設置する場合でも人力での移動が可能です。

*人力で運ぶ様子はTOPページのビデオ内でも収録されています。


3.国内最高峰のFFUを採用

 「東雲」シリーズが採用しているFFU(ファンフィルターユニット)は、日本エアーテック社製の特注仕様を採用しています。


・排気(陰圧)用のFFUは、日本エアーテック社製の陰圧専用に開発した特注のファンフィルターユニットを搭載。

一般的な陰圧用のFFUは室内に装置が設置される為室内を狭くしてしまいます。また陰圧用のFFUは室内の空気を集める為、室内で一番汚染物質が集まりやすい場所でもあります。

「東雲」シリーズ採用の特注FFUは、装置が陰圧室外に設置されるため室内(壁面)がフラットになり、消毒や清掃がとてもやりやすくなります。紫外線ランプ(オプション)を採用した場合でも影ができない為、とても効果的になります。

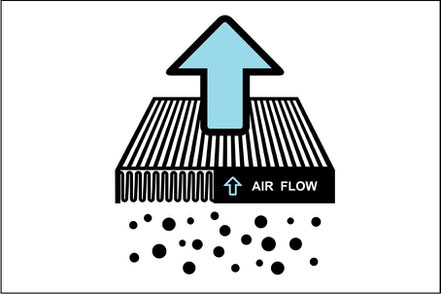

・給気用と排気用のファンフィルターユニットには、HEPAフィルターが備えられているため、陰圧室内へ取り込む換気用の空気も、陰圧にする為に排気される空気も、HEPAフィルターでろ過されるため、清浄(安全)に保たれています。


特注の排気ユニット(右側)は、室内側がフラットになりますので、陰圧室内に圧迫感が無く音も静かです。

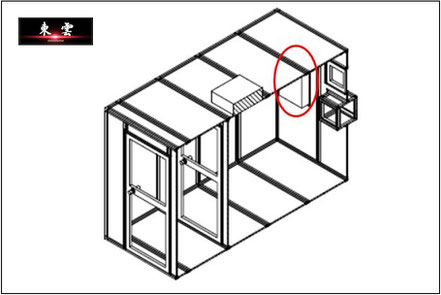

排気ユニット(FFU)を天井に格納しています。(オプション)*手前から給気用、排気用、排気用



東雲シリーズ・基本サイズ

・NPR-01(屋内モデル)

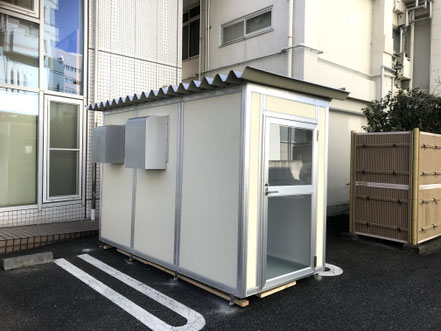

 サイズ:幅1,500mm・長3,000mm・高2,100mm

・NPR-01S(屋外モデル)

 サイズ:幅1,500mm・長3,000mm・高2,300mm

・NPR-01W(屋内滞在型モデル)

 サイズ:幅2,100mm・長4,000mm・高2,100mm

・NPR-01WS(屋外ワイドモデル)

 サイズ:幅2,100mm・長4,000mm・高2,300mm



*豪雪地域などで屋外設置する場合は屋根下保管をお勧めしています。

*直射日光のあたる場所や寒冷地での設置をご希望の場合は、断熱材仕様をお勧め致します。

*屋外設置の場合の整地作業はお受けしていません。

*現地電源工事はお受けしていません。

 製品仕様にも寄りますが、100V15Aの電源が2~3系統必要です。(差込は3又プラグ)

・全ての東雲シリーズは、予め工場で陰圧確認を行なった上で出荷しています。

・全てのシリーズにおいて、米国CDC推奨の換気回数をクリアしています。


滞在型陰圧ルームNPR-01W

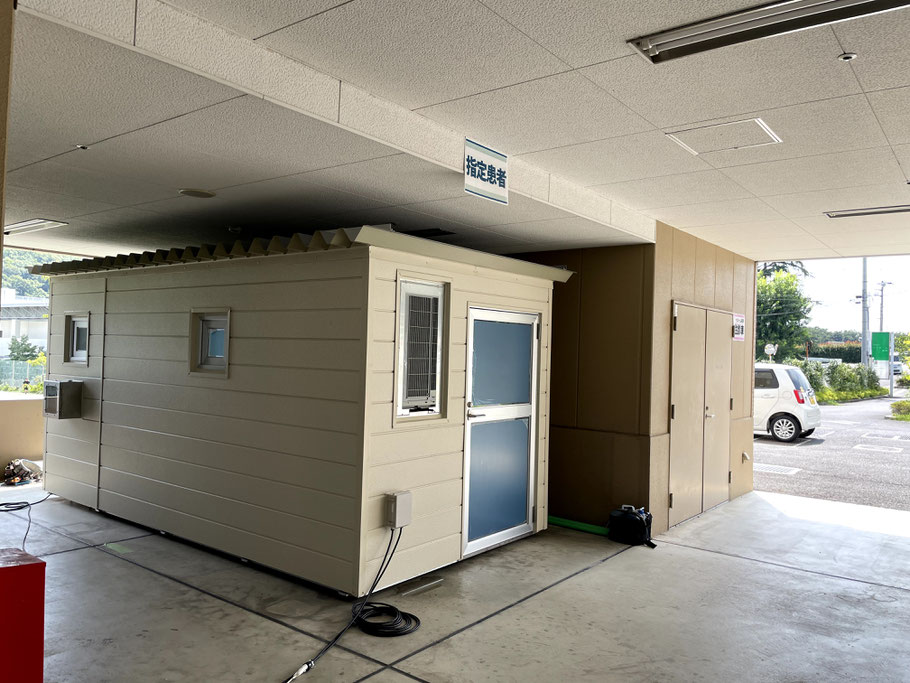

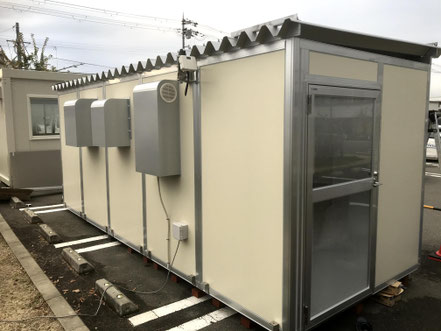

NPR-01Wは、発熱外来等の「検査」「診察」を行う屋外用陰圧ルームとしてだけで無く、院内設置の陰圧隔離病床としてや、多床室の個室化として活用いただけます。

*サイズや装備はカスタマイズすることができます。


NPR-01Wは、隔離看護が出来るようベットが入るサイズとなっています。

通常、陰圧室内には感染者を1人しか収容できない為、多床室などを改修する場合は、NPR-01Wを2台、3台と設置する事で、複数人用の陰圧室を作る事ができます。

*ベッドは付属していません。

*ドア幅は94cm有りますので、ストレッチャーや車いすなども無理なく出し入れができます。


令和3年度の補助金を紹介しています


コロナ補助金関連・全6製品



「東雲」4ユニットワイドモデル納品風景

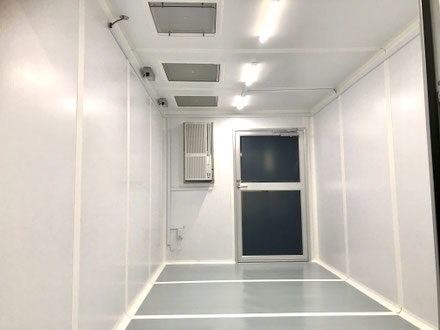

東雲室内の様子


ビデオは、陰圧室内側から前室方向を向いて撮影開始。患者専用の後部ドア、エアコン、給気用のファンフィルター、陰圧用の排気ファンフィルター等を確認し、前室側のエアコンやパスボックスを確認して、前室の扉を閉めます。この時点で「東雲」は稼働していますので、前室の扉に付けた腕部挿入口から出ている使い捨て手袋が、陰圧になっている陰圧室側に膨らむのを確認できます。*NPR-01WS内で撮影


東雲シリーズカスタマイズ例


お電話でのお問合せはこちらから



受付時間

土日祝日除く : 月曜日 ~ 金曜日

9:00 ~ 18:00 まで



03‐6869‐1927



前室




陰圧室(主室)に入る前に、前室(2重扉)を設ける事で、出入り時に主室からウィルスの流出を抑える事ができます。

前室に入ったら入り口ドアを閉めて頂き、主室のドアを開けて入ります。

また、前室空間で着替えを行うことで汚染された防護服やフェイスシールドを脱ぎ捨てることができる為、汚染された防護服などによる二次感染を防ぐことができます。


高性能ファンフィルターユニット

日本エアーテック社製/特注陰圧専用FFU

「東雲」採用の陰圧専用FFUは、日本エアーテック社が陰圧室専用に特別に開発した型番EXモデルを採用しています。見て直ぐにわかるのは、部屋の外側に装置が取り付けられている点です。よく見る陰圧装置は部屋の中に装置を設置して部屋の外側に送風するタイプになりますが、東雲シリーズの部屋の中はフラットになり、ファンの音も室内設置タイプより小さくなります


室内をフラットにする事で、清掃や消毒がしやすくなります。またオプションの紫外線ランプを採用した場合でも影ができないので、より効果的に殺菌をする事ができます。




吸気用・排気用のダブルファン搭載

HEPAフィルター装備のダブル給排気ファンユニットを採用

東雲採用のファンフィルターシステムは、排気(陰圧)用だけではありません。室内に空気を取り込む給(吸)気用のファンフィルターユニットも搭載しています。


排気用だけ装備すれば陰圧になる場合も有りますが、実は吸気用もしっかりコントロールする必要が有ります。吸気用のファンフィルターユニットが無い場合は、ドアや窓などの隙間から周りの空気が入り込むため、安全な環境を保つ事ができません。東雲シリーズに採用されている吸気用のファンフィルターユニットにはHEPAフィルターが採用されている為、陰圧室内に入り込む空気の量をコントロールし、陰圧室の外から取り込む空気さえもきれいに保つ事ができます。

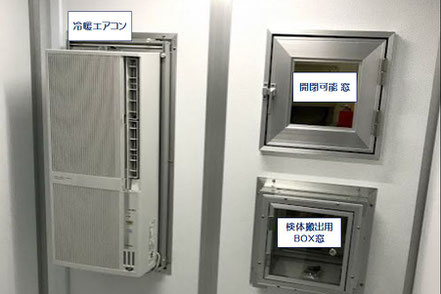

冷暖エアコン




「東雲シリーズ」には、冷暖房エアコンが標準で装備されれています。

隔離するために密閉された空間は、夏の暑さや冬の寒さが厳しくなります。

また「東雲シリーズ」が採用しているエアコンは、室外機無しのタイプになる為、家庭用の100V電源さえあれば、設置場所にも困ることは有りません。


検体搬出口(BOX窓)




BOX窓は、前室と同じ要領(二重扉)なので、陰圧に保たれている主室内から検体を取り出したり、検査キットを補充したりするときにも飛沫を外に漏らす事が有りません。

設置場所も、先生方やスタッフの方がいる一番奥の背面にあるため、いちいち前室を通り抜けて外に出なくても、必要なものを外から補充したり検体を外に出す事ができます。BOX窓の上には小窓も有りますので、外にいるスタッフとのコミュニケーションも取りやすくなっています。





チラシデータ

ダウンロード

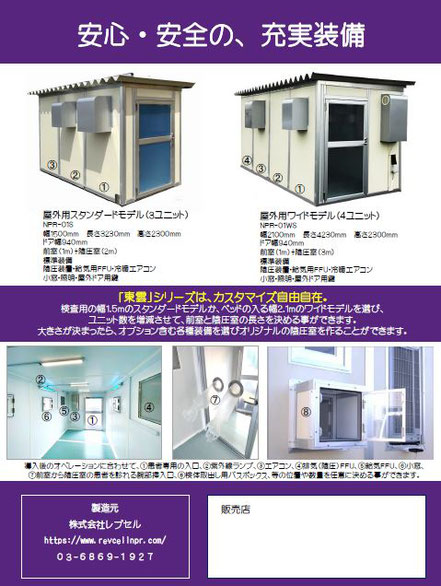

陰圧ルーム「東雲」チラシデータ表面
